无菌室

2023-06-05 12:50 已有人浏览 小编

分类净化工程-实验室装修改造

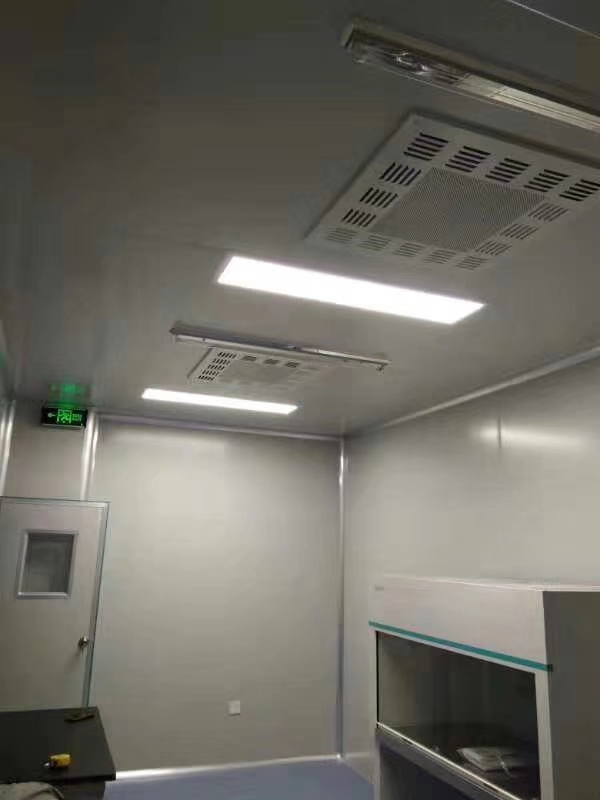

产品无菌室

尺寸不限

长度不限

价格500-2500/平

电话 18615636056

承接服医药公司、医院、电子、精密仪器、航空、生物工程、食品工业、化妆品工业、科研教学等高新技术产业领域中。为客户提供设计、咨询、施工、检测等等各行业领域提供专业的空气净化,工业洁净厂房、 光电厂无尘室工程、药厂无菌室工程、食品厂无菌室工程、空调风管工程、恒温恒湿系统工程/办公装修施工技术服务。无尘室(Clean Room),亦称为无尘室或清净室。它是污染控制的基础。没有无尘室,污染敏感零件不可能批...

详情介绍

承接服医药公司、医院、电子、精密仪器、航空、生物工程、食品工业、化妆品工业、科研教学等高新技术产业领域中。为客户提供设计、咨询、施工、检测等等各行业领域提供专业的空气净化,工业洁净厂房、 光电厂无尘室工程、药厂无菌室工程、食品厂无菌室工程、空调风管工程、恒温恒湿系统工程/办公装修施工技术服务。

无尘室(Clean Room),亦称为无尘室或清净室。它是污染控制的基础。没有无尘室,污染敏感零件不可能批量生产。在 FED-STD-2里面,无尘室被定义为具备空气过滤、分配、优化、构造材料和装置的房间,其中特定的规则的操作程序以控制空气悬浮微粒浓度,从而达到适当的微粒洁净度级别。无尘室是指将一定空间范围内之空气中的微粒子、有害空气、细菌等之污染物排除,并将室内之温度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内,而所给予特别设计之房间。

标准

世界各国均有自定规格,但普遍依据美国联邦政府颁布的标准【Federal Standard (FS) 209E, 1992】,可将无尘室分为六级。分别是1级、10级、100级、1000级、10000级、100000级,如果无尘室的等级只用尘粒数目来叙述,则可假设尘粒的尺寸为0.5μm,例如,1级、10级、100级无尘室最大尘粒数目分别小于或等于1颗、10颗、100颗,如果尘粒尺寸不是0.5μm,无尘室等级应以在一特定尘粒尺寸的级数来表示。例如:10级在0.2μm(尘粒尺寸在0.2μm或更大下,密度不大于75颗/立方英尺),1级在0.1μm(尘粒尺寸在0.1μm或更大下,密度不大于35颗/立方英尺)

间隔:

万级无尘室[2] 隔间分为三大部分,更衣室,千级区和百级区,更衣室与千级区, 千级区和百级区均设风淋室(airshower), 无尘室与室外设有物品出入通道传递箱(passbox).当人员进入无尘室时,首先要经过风淋室,对人体所带的灰尘吹淋,减少人员带入无尘室的灰尘. 传递箱则是对物品灰尘进行吹淋,达到落尘的效果.

风系统流程图

系统采用的是全新风空调箱+FFU系统.

<1>全新风空调箱结构

<2>FFU:(FAN FILTER UNIT) 即风机和过滤器

千级区过滤器采用HEPA,过滤效率99.997%,百级区过滤器采用ULPA,过滤效率99.9995%

水系统水系统流程图(现场画)

冰水系统分为一次侧和二次侧.

一次侧冰水水温7-12度,供给空调箱和风机盘管,二次侧冰水12-17度供给干盘管系统.

一次侧冰水和二次冰水为两个不同的回路,之间由板式换热器连接.

板式换热器原理(现场画图).

干盘管:不结露的盘管,因无尘室温度在22度,其露点温度12度左右,故7度冰水不能直接进入无尘室,所以进干盘管的冰水温度在12-14度.

控制系统(DDC)

温度:干盘管系统控制

湿度:空调箱调节通过感测的信号,控制三通阀开度来调节空调箱盘管进水量

正压:空调箱调节,根据静压感测的信号,自动调节空调箱马达变频器的频率,从而调节进入室内的新风量
